آیا آیفون تصویری کوماکس با الکتروپیک سازگار است؟ راهنمای نصب و تغییر سیمکشی
در بسیاری از ساختمانها ممکن است واحدها و پنلهای آیفون تصویری از برندهای مختلف نصب شده باشند. یکی از سوالات پرتکرار کاربران این است که آیا آیفون تصویری کوماکس میتواند با پنل یا مانیتور برند الکتروپیک بهصورت همزمان کار کند؟ پاسخ کوتاه این است که امکانپذیر است، اما به شرط تغییر و تنظیم دقیق سیمکشی بین دو دستگاه. در این مقاله بهطور جامع به بررسی تفاوتهای سیمکشی، نکات فنی و روش نصب همزمان این دو برند میپردازیم تا بتوانید با اطمینان نصب آیفون تصویری را انجام دهید.
برای نصب آیفون تصویری الکتروپیک یا نصب آیفون تصویری سیماران کلیک کنین تا با نازل ترین هزینه ها تکنسین های تعمیر تصویر در محدوده تهران به محل اعزام شوند.
آشنایی با آیفونهای تصویری کوماکس و الکتروپیک
آیفون تصویری کوماکس (Commax) یک برند کرهای با سابقه طولانی در تولید سیستمهای آیفون تصویری است. این برند به دلیل کیفیت بالا، دوام زیاد و طراحیهای متنوع، محبوبیت زیادی در بازار ایران دارد. بسیاری از ساختمانهای قدیمی و جدید از پنلها و مانیتورهای کوماکس استفاده میکنند.
در مقابل، برند الکتروپیک (Electropeyk) یک برند ایرانی با قیمت مناسب و کیفیت قابل قبول است که توانسته جایگاه ویژهای در میان کاربران ایرانی پیدا کند. این برند بهویژه برای پروژههای جدید، جایگزین مناسبی برای آیفونهای قدیمی محسوب میشود.
فرض کنید ساختمانی دارید که پنل و مانیتور آن برند کوماکس است، اما قصد دارید آیفون جدیدی از برند الکتروپیک نصب کنید. در این حالت باید بدانید که هر برند دارای سیمکشی خاص خود است و بدون اعمال تغییرات مناسب، نصب همزمان امکانپذیر نخواهد بود.
| ویژگی | آیفون تصویری کوماکس | آیفون تصویری الکتروپیک | نکات مهم در نصب همزمان |
|---|---|---|---|
| تعداد سیم | ۴ رشته | ۴ تا ۵ رشته | ترتیب سیمها باید مطابق جدول تبدیل تغییر داده شود |
| رنگبندی سیمها | سفید، زرد، آبی، قرمز | زرد، قرمز، آبی، سفید | اتصال مستقیم باعث عملکرد نادرست یا آسیب میشود |
| وظایف سیمها | انتقال تصویر، صدا و برق | انتقال تصویر، صدا و برق | بررسی دقیق سیمها قبل از نصب ضروری است |
| نیاز به سوئیچر | در ساختمانهای چند واحدی ممکن است نیاز باشد | در ساختمانهای چند واحدی ممکن است نیاز باشد | برای مدیریت بهتر ارتباطات در واحدهای متعدد توصیه میشود |
| سازگاری همزمان | با تغییر سیمکشی امکانپذیر | با تغییر سیمکشی امکانپذیر | ترتیب سیمها: ۱ کوماکس → ۴ الکتروپیک، ۲ کوماکس → ۳ الکتروپیک، ۳ کوماکس → ۲ الکتروپیک، ۴ کوماکس → ۱ الکتروپیک |
آیفون تصویری خریدی به سلامتی اما نمیدونی بهترین جا برای نصبش کجاست ؟
ما براتون کامل توضیح دادیم که به صورت اصولی بهترین محل نصب آیفون تصویری در خانه و آپارتمان کجا میباشد . کافیه کلیک کنی.

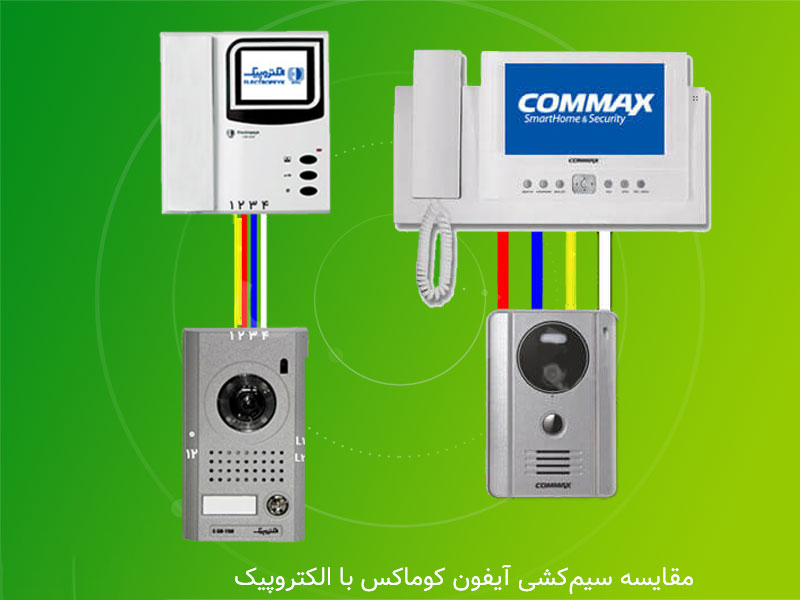

تفاوتهای سیمکشی آیفونهای تصویری کوماکس و الکتروپیک
یکی از مهمترین عوامل سازگاری یا عدم سازگاری دو برند آیفون تصویری، نوع و ترتیب سیمکشی آنهاست. سیمها وظیفه انتقال تصویر، صدا و برق بین پنل و مانیتور را بر عهده دارند و هر گونه اشتباه در اتصال میتواند باعث عدم عملکرد صحیح آیفون شود.
سیمکشی کوماکس:
- استفاده از سیستم چهار سیمه با رنگبندی مشخص: سفید، زرد، آبی و قرمز.
- چهار رشته سیم برای انتقال تصویر، صدا و برق بین پنل جلوی درب و مانیتور داخل واحد.
- ترتیب سیمها در کوماکس مشخص و ثابت است تا تصویر و صدا بهدرستی منتقل شوند.
سیمکشی الکتروپیک:
- استفاده از سیستم چهار یا پنج سیمه با رنگبندی زرد، قرمز، آبی و سفید.
- همانند کوماکس، وظیفه انتقال تصویر، صدا و برق بین پنل و مانیتور را دارد، اما ترتیب سیمها متفاوت است.
- تعداد سیمها و ترتیب اتصالها در الکتروپیک با کوماکس متفاوت است و بدون تطبیق، عملکرد صحیح دستگاه ممکن نیست.
به دلیل همین تفاوتها، نصب همزمان آیفونهای کوماکس و الکتروپیک بدون تغییر سیمکشی میتواند منجر به مشکلاتی مانند قطع تصویر، عدم انتقال صدا و حتی آسیب به برد دستگاه شود.
خرابی آیفون تصویری میتونه دلایل زیادی داشته باشه که بدون تخصص کافی نمیشه درست تشخیص داده بشه و تعمیر غیر تخصصی میتونه باعث هزینه های زیادی برای شما ایجاد کنه .
تیم تخصصی تعمیر تصویر در تهران در کوتاه ترین زمان در محل شما حاظر میشه و تمام مشکلات آیفون تصویری شما را رفع میکند .
تعمیر آیفون تصویری خودتون رو به ما بسپارید.
نیاز به تغییر سیمکشی هنگام نصب همزمان
برای استفاده همزمان از آیفونهای تصویری کوماکس و الکتروپیک، باید ترتیب سیمها بین پنل و مانیتور را تغییر دهید. بهعنوان مثال، در اکثر ساختمانها که قصد دارند پنل کوماکس را با مانیتور الکتروپیک استفاده کنند، اتصال سیمها باید به ترتیب زیر تغییر کند:
- سیم شماره ۱ کوماکس → سیم شماره ۴ الکتروپیک
- سیم شماره ۲ کوماکس → سیم شماره ۳ الکتروپیک
- سیم شماره ۳ کوماکس → سیم شماره ۲ الکتروپیک
- سیم شماره ۴ کوماکس → سیم شماره ۱ الکتروپیک
این تغییر ترتیب باعث میشود تصویر و صدا به درستی منتقل شده و آیفون تصویری عملکرد صحیح داشته باشد.
در ساختمانهای با تعداد واحد بالا، علاوه بر تغییر سیمکشی، استفاده از سوئیچر یا دستگاههای مدیریت مرکزی توصیه میشود. این تجهیزات کمک میکنند تا ارتباط بین پنلها و مانیتورها بهصورت منظم و بدون اختلال برقرار شود.
نکات مهم برای نصب همزمان
۱. تست سیمکشی قبل از نصب نهایی:
قبل از اتصال نهایی پنل و مانیتور، از طریق اهممتر یا تست بوق، سلامت سیمها و مسیرهای انتقال تصویر و صدا را بررسی کنید. این کار باعث جلوگیری از آسیب به برد دستگاه و عملکرد نادرست آیفون میشود.
۲. توجه به قطبیت سیمها:
اتصال سیمها به پایههای درست در هر برند ضروری است. اشتباه در اتصال میتواند باعث قطع تصویر، عدم انتقال صدا یا حتی سوختن برخی قطعات شود.
۳. استفاده از سیمهای استاندارد:
برای جلوگیری از نویز و تداخل سیگنال، از سیمهای با کیفیت و دارای روکش مناسب استفاده کنید. سیمهای ارزان و نامرغوب ممکن است باعث اختلال در تصویر و صدا شوند.
۴. محافظت از تجهیزات در برابر نوسان برق:
بهتر است از محافظ برق و استابلایزر استفاده شود تا نوسانات برق باعث آسیب به آیفونهای تصویری نشود.
۵. مشاوره با تکنسین متخصص:
نصب همزمان دو برند متفاوت بدون تجربه فنی ممکن است دشوار باشد. توصیه میشود از تکنسینهای متخصص کمک بگیرید تا سیمکشی بهدرستی تغییر کرده و عملکرد صحیح دستگاه تضمین شود.
نحوه نصب آیفون کوماکس با الکتروپیک
نصب آیفون کوماکس با پنل یا مانیتور الکتروپیک به مراحل زیر نیاز دارد:
- بررسی سیمکشی موجود و تعیین رنگ و شماره سیمها در پنل و مانیتور.
- تغییر ترتیب اتصال سیمها مطابق با جدول تطبیق بین دو برند.
- اتصال سیمها به مانیتور جدید و اطمینان از برقراری تصویر و صدا.
- تست عملکرد تمامی واحدها قبل از بستن قابها.
- در صورت نصب چند واحد، بررسی عملکرد همزمان همه مانیتورها و پنلها.
با رعایت این مراحل، آیفون تصویری کوماکس و الکتروپیک میتوانند در کنار یکدیگر بهصورت همزمان و بدون مشکل کار کنند.
مشکلات احتمالی در نصب همزمان و راهحلها
تصویر سیاه یا نویزدار:
علت: اتصال نادرست سیمها یا استفاده از سیمهای نامرغوب.
راهحل: بررسی اتصال سیمها و جایگزینی سیمهای استاندارد.
قطع صدا یا انتقال یکطرفه:
علت: ترتیب اشتباه سیمها یا خرابی یکی از مسیرهای صدا.
راهحل: اصلاح ترتیب سیمها و تست با اهممتر.
نوسانات برق و اختلال عملکرد:
علت: نبود محافظ برق یا استابلایزر.
راهحل: نصب استابلایزر و محافظ برق استاندارد.
عملکرد ناقص چند واحد:
علت: نبود سوئیچر یا دستگاه مدیریت مرکزی.
راهحل: نصب سوئیچر و بررسی همزمان عملکرد همه واحدها.
جمعبندی
نصب همزمان آیفون تصویری کوماکس و الکتروپیک امکانپذیر است، اما بدون تغییر سیمکشی و رعایت نکات فنی، احتمال ایجاد مشکلات عملکردی بسیار بالاست. کاربران باید ابتدا سیمکشی هر دو برند را بهدقت بررسی کرده و ترتیب اتصالها را مطابق با جدول تطبیق تغییر دهند. استفاده از سیمهای استاندارد، محافظ برق و مشاوره با تکنسین متخصص نیز از الزامات اصلی برای نصب موفقیتآمیز است.
با رعایت این نکات، میتوان از عملکرد صحیح و طول عمر بیشتر آیفونهای تصویری اطمینان حاصل کرد و تجربهای بدون مشکل در مدیریت ارتباطات ساختمان داشت. در نهایت، قبل از بستن قابها و نصب نهایی، تست کامل تصویر و صدا را انجام دهید تا از عملکرد صحیح سیستم مطمئن شوید.
سوالات متداول
بله، استفاده همزمان از آیفونهای تصویری کوماکس و الکتروپیک امکانپذیر است، اما به شرطی که تغییرات لازم در سیمکشی اعمال شود. هر برند دارای سیستم سیمکشی خاص خود است و ترتیب سیمها در انتقال تصویر، صدا و برق متفاوت است. بدون اصلاح سیمکشی، دستگاهها ممکن است عملکرد نادرست داشته باشند یا آسیب ببینند.
کوماکس: سیستم چهار سیمه با رنگبندی سفید، زرد، آبی و قرمز.
الکتروپیک: سیستم چهار یا پنج سیمه با رنگبندی زرد، قرمز، آبی و سفید.
تفاوت در رنگ و ترتیب سیمها باعث میشود که اتصال مستقیم دو برند به یکدیگر بدون تغییر عملکرد درست نداشته باشد. همچنین در ساختمانهای چند واحدی، مدیریت مرکزی یا سوئیچر ممکن است لازم باشد.
برای اتصال پنل کوماکس به مانیتور الکتروپیک معمولاً ترتیب سیمها به شکل زیر تغییر میکند:
سیم شماره ۱ کوماکس → سیم شماره ۴ الکتروپیک
سیم شماره ۲ کوماکس → سیم شماره ۳ الکتروپیک
سیم شماره ۳ کوماکس → سیم شماره ۲ الکتروپیک
سیم شماره ۴ کوماکس → سیم شماره ۱ الکتروپیک
این تغییر ترتیب تضمین میکند که تصویر و صدا بدون مشکل منتقل شوند.
سیمهای استاندارد با کیفیت مناسب و روکش مناسب
اهممتر یا مولتیمتر برای بررسی سلامت سیمها و تست مسیرها
محافظ برق یا استابلایزر برای جلوگیری از نوسانات ولتاژ
سوئیچر یا دستگاه مدیریت مرکزی (در ساختمانهای چند واحدی)
